LEDX 12V-drift
LEDX-lampor har en perfekt ljusbild när du rör dig fort på ett fordon. Ljusbilden är både bred och lång samtidigt och du slipper "tunnelseende" i och med den mycket väl avvägda ljusbilden. Dessutom underlättar det för dig som användare då det enkelt går att koppla in på en 12V-källa (likström) - så att du kan använda LEDX-lamporna på din Enduro, skoter, ATV eller som externt ljus där du nu behöver det.
För dig som Enduro-åkare finns det några speciellt framtagna kablar med XT60-kontakt, vilka LEDX rekommenderar om du har lampan på 12V-drift och placerad på hjälmen. Dessa kontakter är större och tydligare än de standardkontakter som finns på LEDX, och underlättar därför i depån när du behöver hoppa av och på din enduro. Med dessa kontakter undviker du att sätta kontakten fel eller ha sönder stiften i standard-kontakterna.
För att förklara hur man kan driva en LEDX på 12V-drift har vi gjort i ordning dessa kopplingsscheman. De sladdar med XT60-kontakt kan såklart även bytas ut mot standard-sladdar om så hellre önskas.

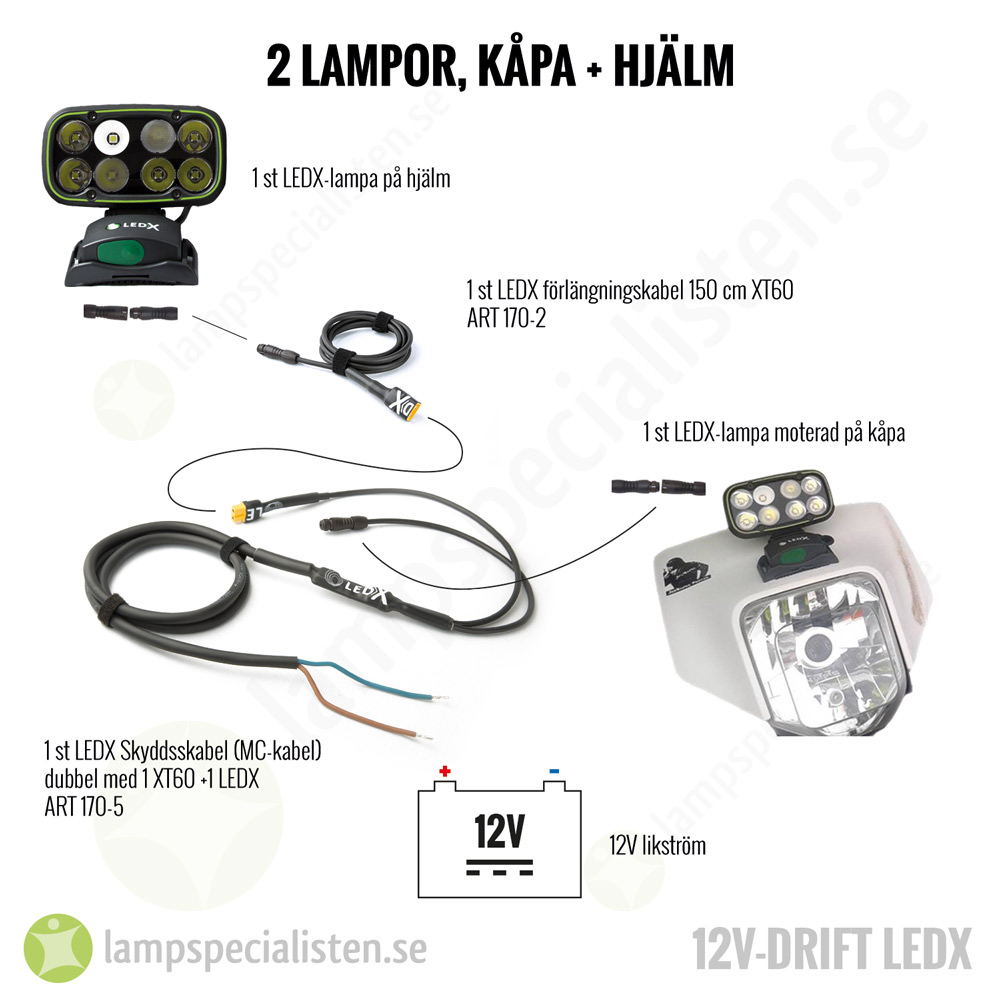

2 st LEDX-lampor, en på kåpan och en på hjälmen
För att få detta att fungera behöver du utöver lamporna och dess fästen:
- En 12V likströmskälla från din Enduro, ATV, Snöskoter etc.
- 1 st LEDX Skyddsskabel (MC-kabel) dubbel med 1 XT60 +1 LEDX, ART 170-5
- 1 st LEDX förlängningskabel 150 cm XT60, ART 170-2
Koppla skyddskabeln (ART 170-5) från batteriet till lampan som är monterad på kåpan. Det kan vara bra att använda sig av vanliga buntband. Fäst även XT60-kontakten på ett lämpligt ställe för smidig i- och ur-koppling av förlängningskabeln (ART 170-2) som går till lampan du monterat på hjälmen.

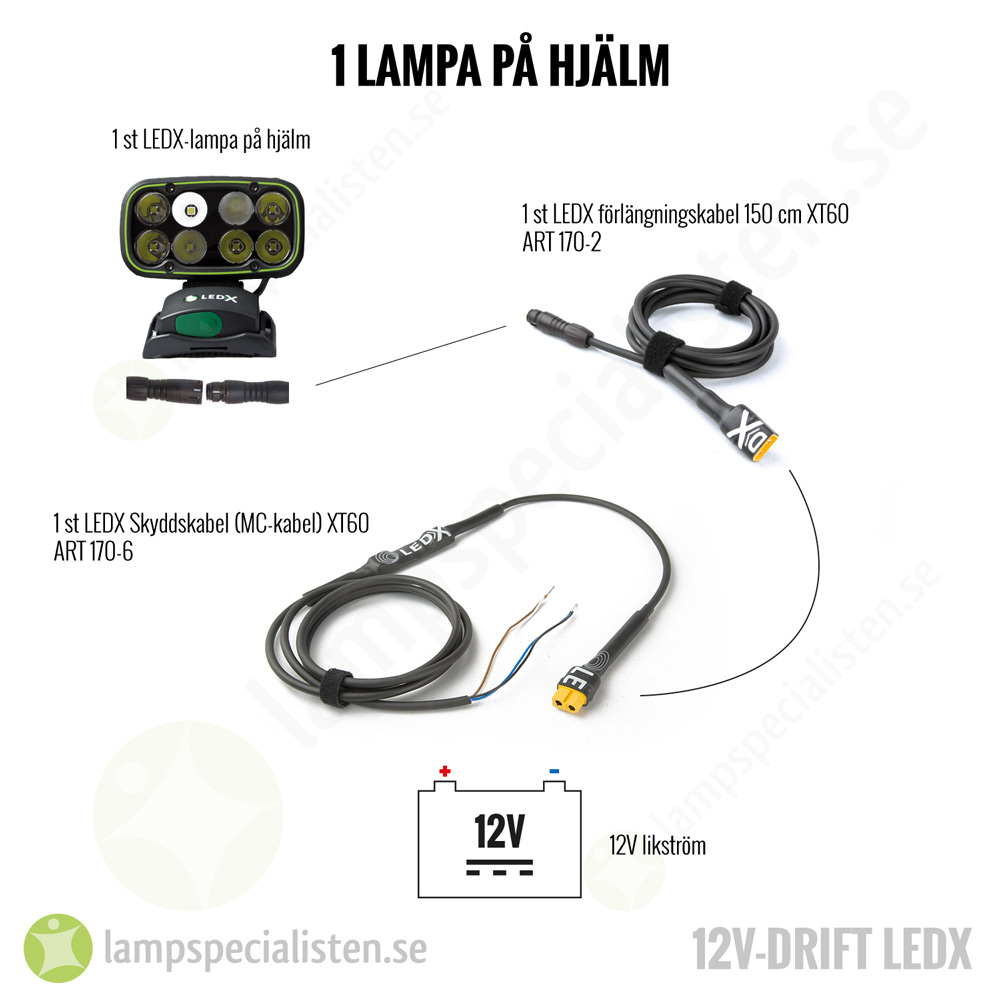

1 st LEDX-lamp på hjälmen
För att få detta att fungera behöver du utöver lampan och dess fäste:
- En 12V likströmskälla från din Enduro, ATV, Snöskoter etc.
- 1 st LEDX Skyddskabel (MC-kabel) XT60, ART 170-6
- 1 st LEDX förlängningskabel 150 cm XT60, ART 170-2
Koppla skyddskabeln (ART 170-6) till batteriet och montera änden med XT60-kontakten på styret eller lämpligt ställe för smidig i- och ur-koppling av förlängningskabeln (ART 170-2) som går till lampan du monterat på hjälmen. Eftersom dessa båda kablar krävs för att det ska fungera har vi ett paket av dessa kablar:
LEDX Skyddskabel XT60 + förläningningskabel XT60

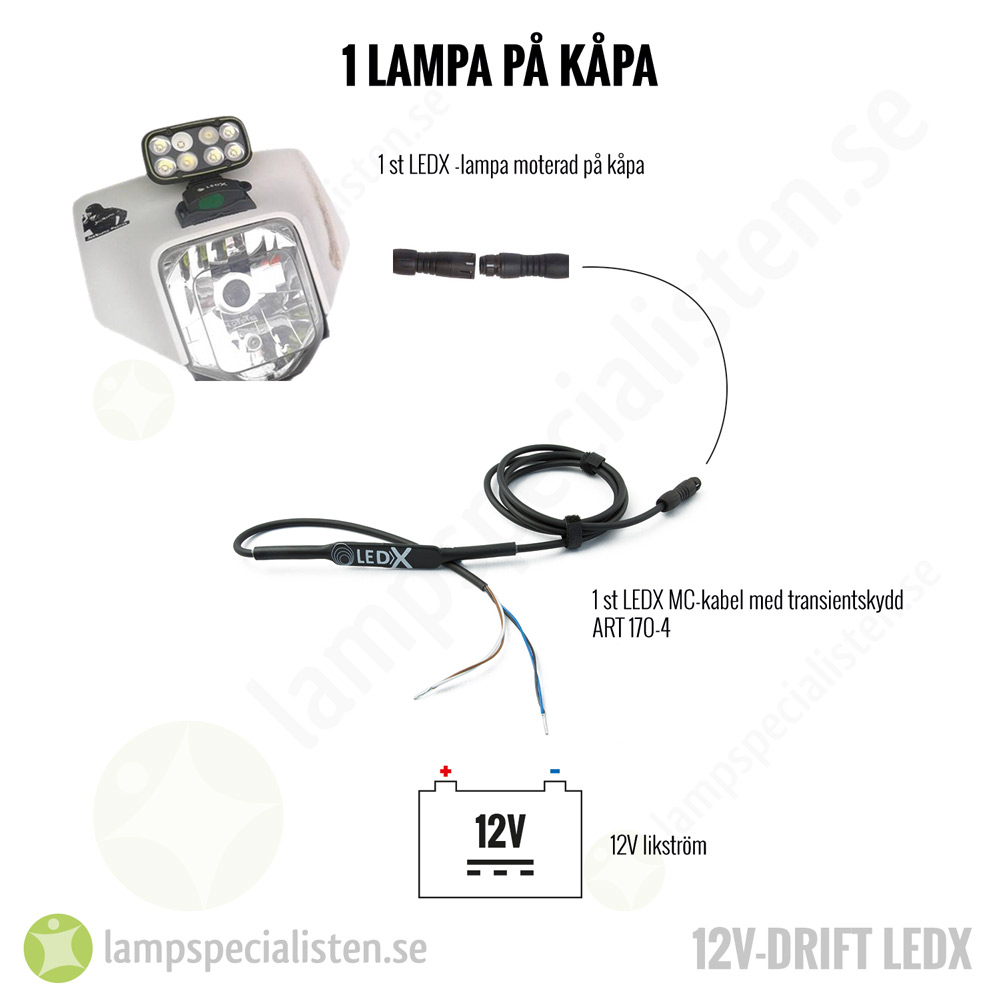

1 st LEDX-lampa monterad på kåpan
För att få detta att fungera behöver du utöver lampan och dess fäste:
- En 12V likströmskälla från din Enduro, ATV, Snöskoter etc.
- LEDX MC-kabel med transientskydd, ART 170-4
Koppla MC-kabeln (ART 170-4) från batteriet till lampan som är monterad på kåpan. Det kan vara bra att använda sig av vanliga buntband.
